Vävstugan PV är en mycket liten anläggning på 500W med 1,5-axlig solföljning. Två paneler Renelosa Virtus II 250W sitter monterade på en svängbar anordning som börjar dagen i öster och slutar dagen i väster. En liten bakmonterad APS microinverter YC500EU 2x250W ansluter mot elnätet. Anläggningen har varit i manuell provdrift under sensommaren 2015. 15 mars 2016 inkopplades automatisk solföljning. Solföljningen är astronomisk dvs tidsstyrd enligt svensk normaltid året om. Anledningarna till bygget av denna anläggning är - Studera hur en solföljande anläggning kan öka produktionen. - Kunna producera el då behovet är som störst. - Öka egenanvändningen av el. - Konstruktörsnöjet. |
Sommartid exporteras nästan all produktion mitt på dagen från en fast anläggning utom det som kyl/frys förbrukar samtidigt som det är brist morgon och kväll. Med detta arrangemang får vi bidrag med egen el för att tvätta sig, fixa frukost och senare lite kvällste och kanske en dusch. Jag har också noterat att under augusti 2015 kunde veckoproduktionen öka med upp till 46% jämfört med en fast montering. Under mörkaste vintern är det meningslöst att leta sol i öster och väster utan vinterparkering i sydläge råder under november - januari. Det anförs ofta mot sådana här lösningar att kostnaderna för en solföljare inte lönar sig och att konstruktionen ganska snart går sönder. I detta fall är merkostnaderna minimala, se nedan. En måttlig storm har redan ruskat om utan skador. |
Panelerna står parkerade rakt mot öster under natten och lutningen är 90 grader för att fånga morgonsolen när den tittar fram.
Klockan 7.00 stegar panelerna fram 28 grader medsols samtidigt som lutningen minskar. Detta upprepas sedan varannan timme.
Klockan 12.00 har panelerna hunnit till

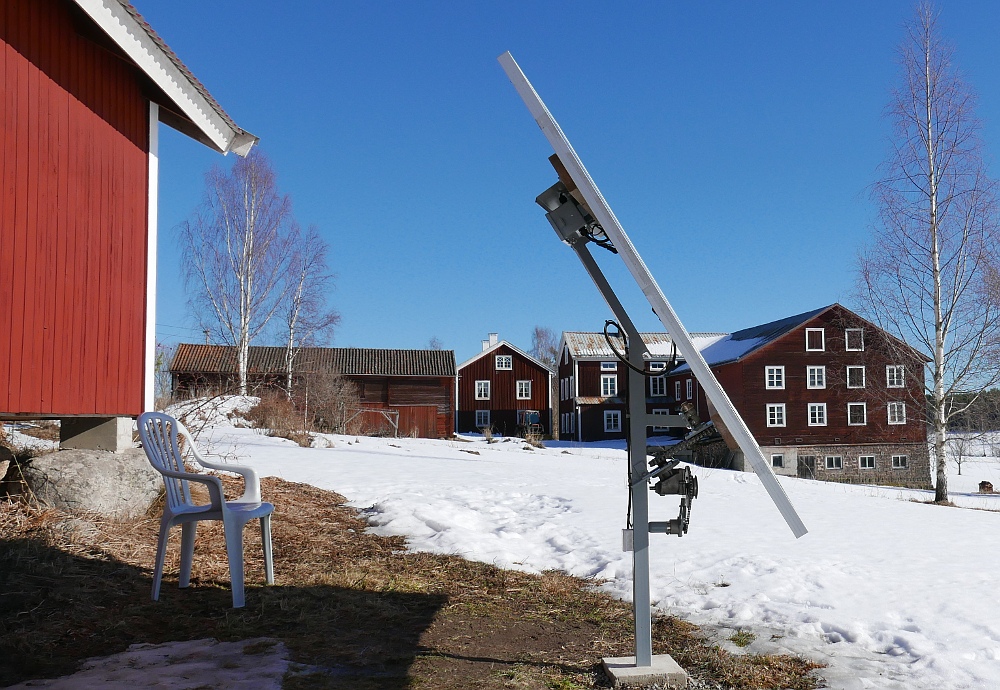

söderläge och lutningen har nu minskat till 58 grader.

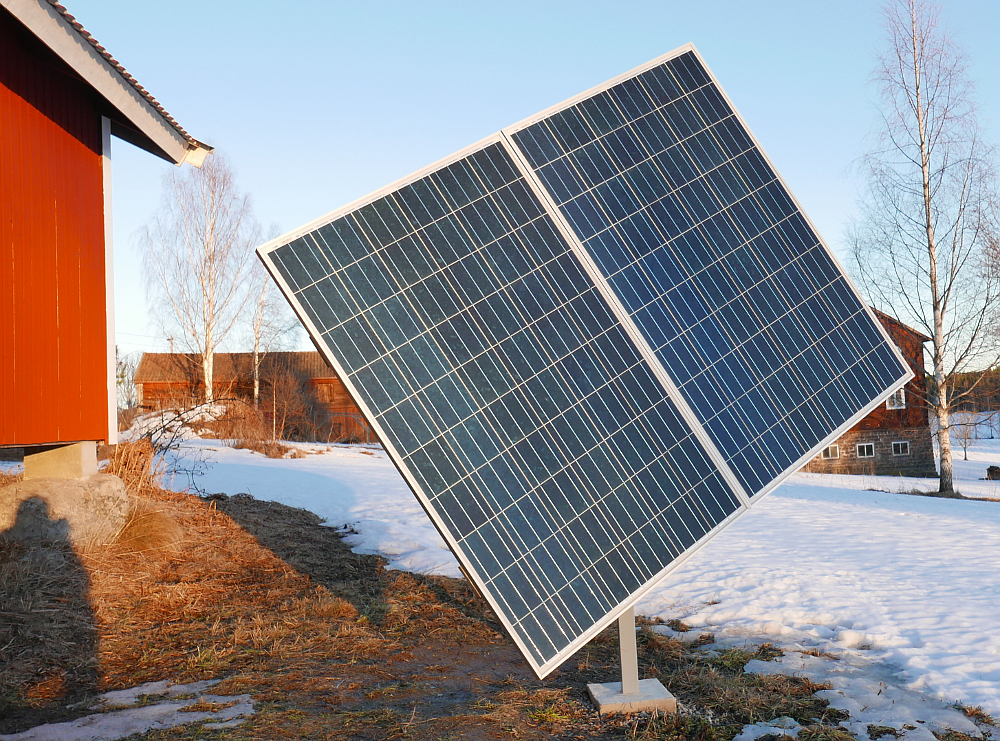

Under eftermiddagen fortsätter förloppet och lutningen ökar igen mot 90 grader. Klockan 17.00 står panelerna mot väster sånär som på
12 grader och möter kvällssolen. Klockan 21.00 sker sista framstegningen för dagen varvid en ändlägessensor triggas och bryter förloppet och backar tillbaka hela paketet till österläge där en annan sensor bryter och parkerar paketet för natten.

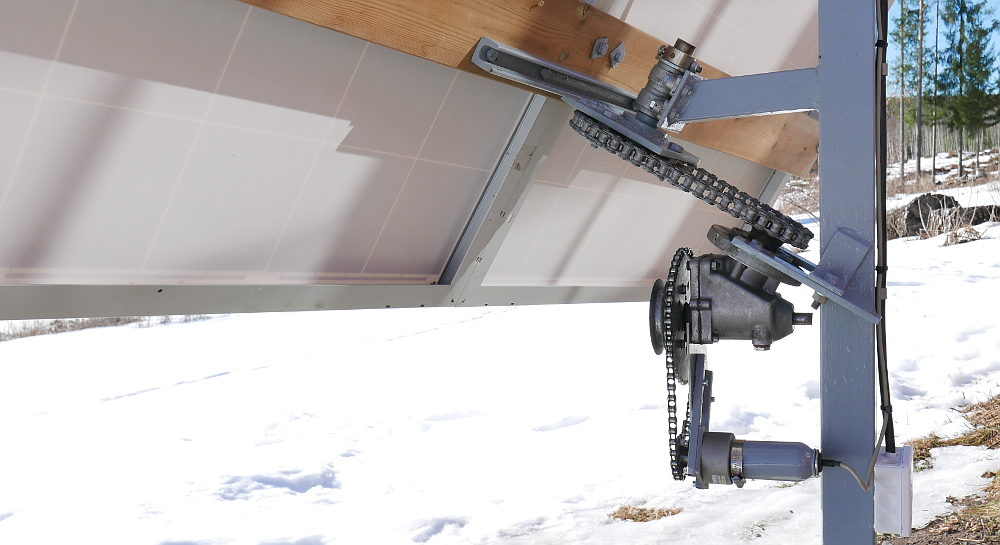

Drivning sker med en 12Vdc kuggväxelmotor med utgående varvtal 10 rpm. Två kedjetransmissioner och en växellåda reducerar
varvtalet till 1 rpm samtidigt som vridmomentet ökar ytterligare. Det var vinkeln på växellådans utgående axel som bestämde panellutningen
till 58 grader i söderläge.

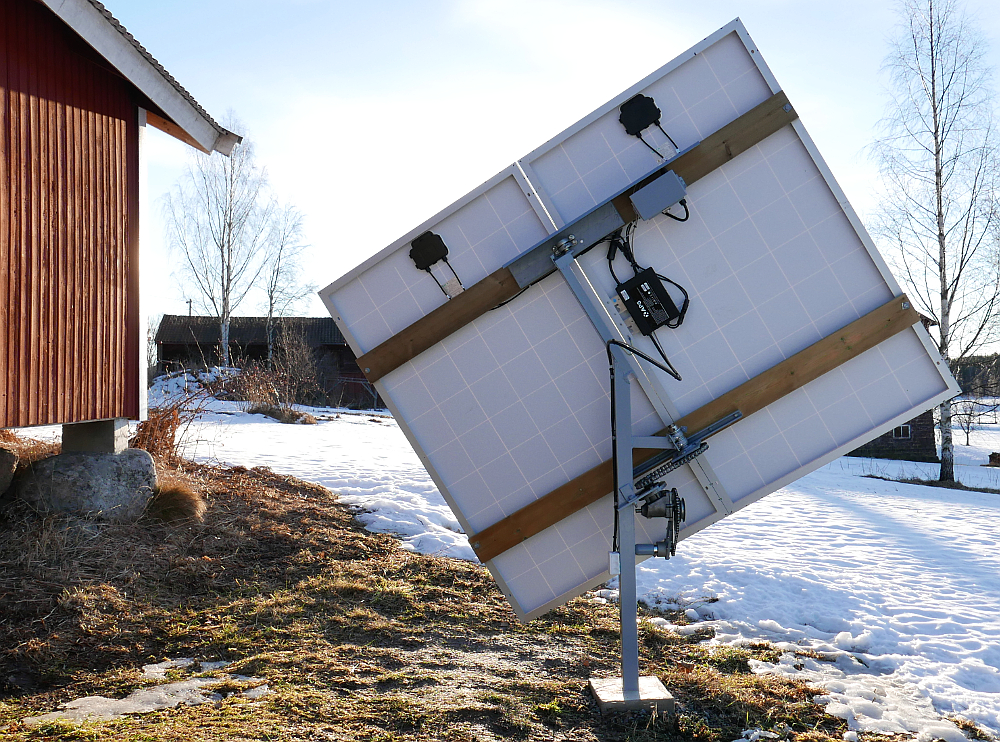

Här ses baksidan med övrig utrustning. I mitten den trevliga växelriktaren och till höger kontrollboxen med styrelektronik och tidur.
På varsin sida av stolpens övre del syns sensorerna som håller koll på panelernas ändlägen.

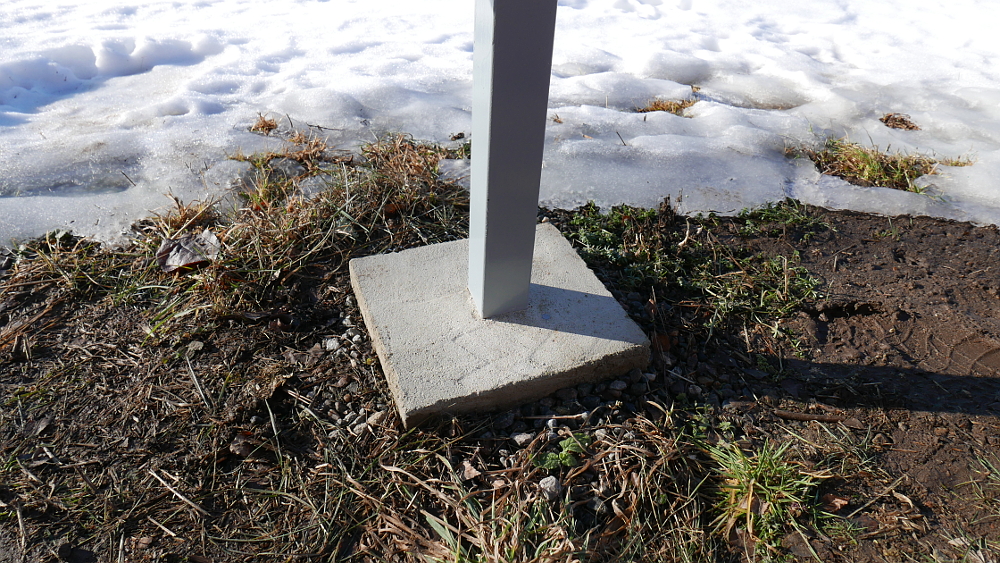

Fyrkantprofilen i stål 70x70 är gjuten i ett 1m djupt betongfundament.

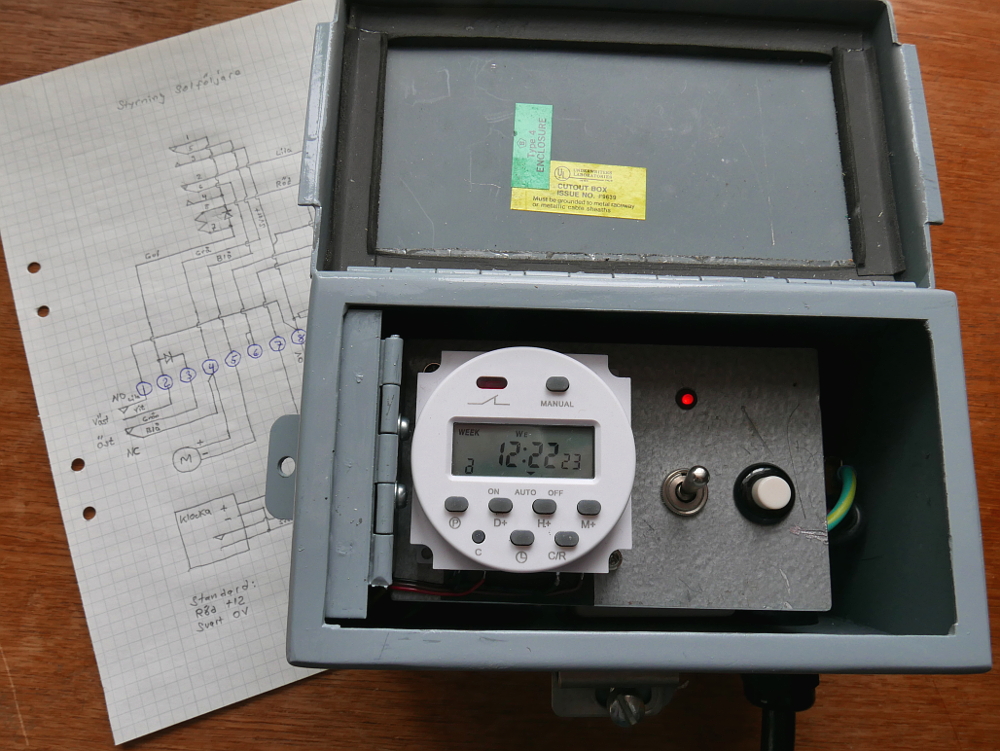

Kontrollboxen under utvecklingsarbetet.

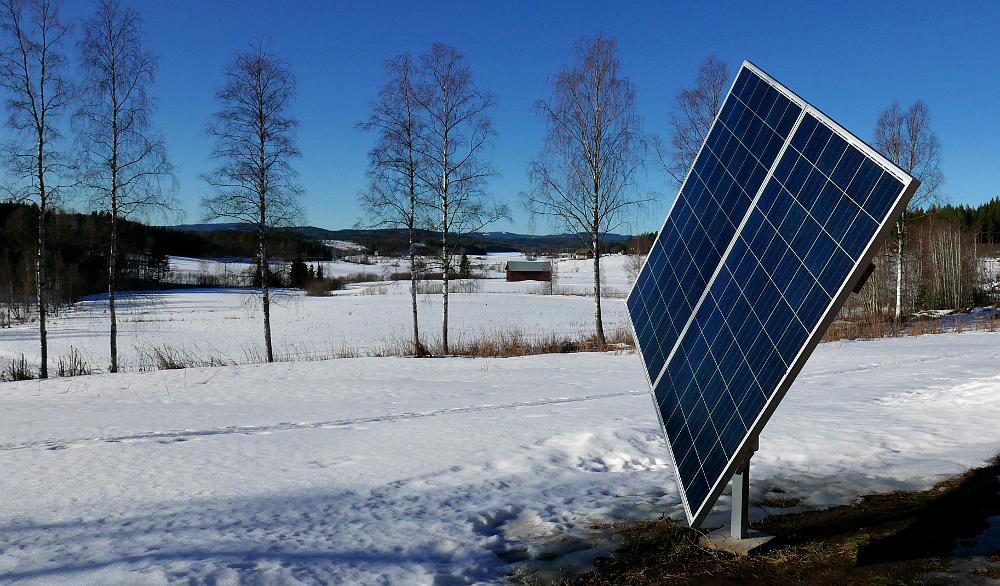

Vy mot söder. Inte skuggfritt hela året. Av eventuell decembersol fastnar säkert mer än hälften i björkarna. Men om man skördar 5 eller 10 kWh på hela månaden, vad spelar det för roll? Björkarna har mycket högre värde.
Kostnader.
För att styra och få panelerna att följa solen har jag haft kostnader för inköp av
kuggväxelmotor, två kedjehjul, kedjelås, relä, två magnetkontakter och programmerbart tidur.
Sammanlagd kostnad 627,54 kr inkl. frakt vilket utgör cirka 9% av totalkostnaden.
Allt annat material såsom växellåda, lagerbockar, axlar, MC- och mopedkedjor, stålprofiler, elektronik, 12V-adapter,
kablage mm har legat på hyllan och bara väntat på något roligt projekt.
Eget arbete debiteras ej - gottskrives nöjeskontot.
Under eftermiddagen fortsätter förloppet och lutningen ökar igen mot 90 grader. Klockan 17.00 står panelerna mot väster sånär som på
12 grader och möter kvällssolen. Klockan 21.00 sker sista framstegningen för dagen varvid en ändlägessensor triggas och bryter förloppet och backar tillbaka hela paketet till österläge där en annan sensor bryter och parkerar paketet för natten.
Drivning sker med en 12Vdc kuggväxelmotor med utgående varvtal 10 rpm. Två kedjetransmissioner och en växellåda reducerar
varvtalet till 1 rpm samtidigt som vridmomentet ökar ytterligare. Det var vinkeln på växellådans utgående axel som bestämde panellutningen
till 58 grader i söderläge.
Här ses baksidan med övrig utrustning. I mitten den trevliga växelriktaren och till höger kontrollboxen med styrelektronik och tidur.
På varsin sida av stolpens övre del syns sensorerna som håller koll på panelernas ändlägen.
Fyrkantprofilen i stål 70x70 är gjuten i ett 1m djupt betongfundament.
Kontrollboxen under utvecklingsarbetet.
Vy mot söder. Inte skuggfritt hela året. Av eventuell decembersol fastnar säkert mer än hälften i björkarna. Men om man skördar 5 eller 10 kWh på hela månaden, vad spelar det för roll? Björkarna har mycket högre värde.
Kostnader.
För att styra och få panelerna att följa solen har jag haft kostnader för inköp av
kuggväxelmotor, två kedjehjul, kedjelås, relä, två magnetkontakter och programmerbart tidur.
Sammanlagd kostnad 627,54 kr inkl. frakt vilket utgör cirka 9% av totalkostnaden.
Allt annat material såsom växellåda, lagerbockar, axlar, MC- och mopedkedjor, stålprofiler, elektronik, 12V-adapter,
kablage mm har legat på hyllan och bara väntat på något roligt projekt.
Eget arbete debiteras ej - gottskrives nöjeskontot.
Loggning.
Loggning sker mot PVoutput.org med manuell avläsning av en separat elmätare varje lördag kväll.
Det finns automatisk loggning men en så här liten anläggning kan inte bära de kostnaderna.
35 meter norr ut står FlatmoPV med tämligen exakt lika solinstrålning men med lite annan skuggning.
Den avlästa produktion fördelas ut proportionellt på veckans dagar enligt dess produktion.
Denna anläggning blir spännande för mej att följa och skulle vara frestande att utöka.
Nackdelar är att flera enheter inte kan framställas till samma låga merkostnad och
att betydande markyta krävs för att enheterna inte ska skugga varandra.
Jämförande produktionsdata uppdateras veckovis och kan studeras här
Funderingar? Mejla flatmo snabel-a ekinus.se
